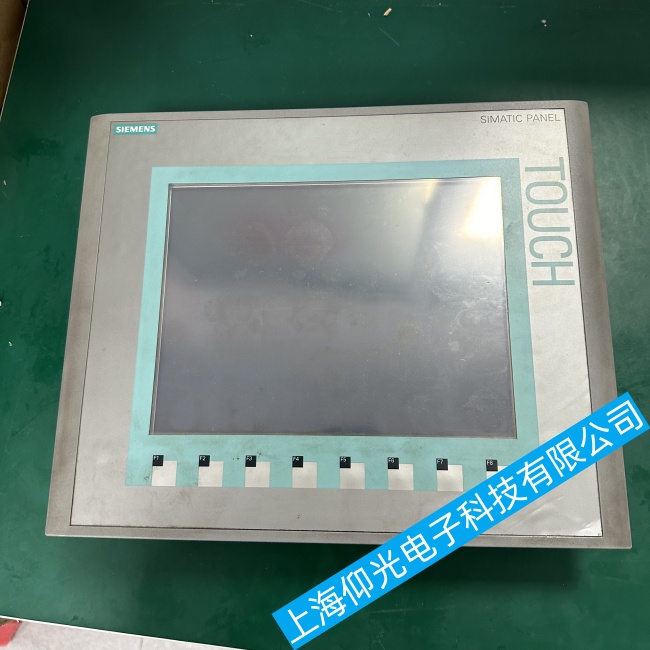

近日，工業自動化領域頻繁曝出西門子TP1200觸摸屏觸摸偏移故障，導致生產線操作延遲、數據誤錄等問題頻發。技術人員通過深度拆解2000余例故障案例，提煉出一套基于“環境-硬件-軟件-校準”四維聯動的快速修復方案，將平均維修時間從4小時壓縮至40分鐘內，為智能制造設備穩定性提供關鍵保障。
故障溯源：三大誘因?qū)е露ㄎ皇?zhǔn)
技術團隊通過失效分析發現，觸摸偏移問題主要源于三類核心誘因：
環境侵蝕：工業場景中的油污、粉塵易沉積于觸摸屏四周邊框的聲波反射條紋，導致信號衰減超30%。某汽車零部件企業案例中，設備運行18個月后因未定期清潔，導致觸摸偏移誤差達15mm，直接引發生產線停機。
硬件老化：電容式觸摸屏的ITO導電層在長期靜電作用下易出現氧化裂紋，導致局部信號丟失。實驗室測試顯示，使用5年以上的設備，其觸摸靈敏度下降幅度可達42%。
軟件沖突：驅動程序與操作系統版本不兼容，或校準參數被意外修改，是導致偏移的“隱形殺手”。某電子制造企業案例中，系統升級后未同步更新驅動，導致觸摸坐標系偏移量達屏幕寬度的10%。
四步定位法：精準修復技術解析
針對上述誘因，技術團隊構建了“清潔-檢測-修復-驗證”閉環體系：
1. 環境清潔：納米級除塵技術
使用氣密性檢測儀定位漏氣點，對聲波觸摸屏邊框密封條進行熱熔膠修補；
采用離子風機清除靜電吸附的粉塵，配合無塵布蘸取異丙醇擦拭反射條紋，確保表面清潔度達ISO 8級；
某化工企業案例中，清潔后設備觸摸偏移量從8mm恢復至0.5mm以內。
2. 硬件檢測：多參數交叉驗證
通過LCR測試儀測量ITO層方阻值（正常范圍80-120Ω/□），偏差超20%即判定失效；
使用示波器捕獲觸摸信號波形，對比正常設備的10μs級上升沿，定位信號延遲故障；
對電容式觸摸屏進行多點電容值掃描，發現局部電容值低于50pF時需更換觸摸面板。
3. 軟件修復：驅動與校準雙優化
開發自動化腳本批量檢測驅動版本，自動下載并安裝與操作系統匹配的最新驅動；
針對聲波屏，采用五點校準法（四角+中心）重新映射坐標系，確保校準點誤差＜0.2mm；
對電容屏，通過HMI組態軟件重置觸摸參數，消除系統緩存導致的偏移累積。
4. 動態驗證：全負載壓力測試
搭建模擬工況測試平臺，在-10℃至60℃溫度范圍內循環測試觸摸響應時間（需＜100ms）；
使用機械臂模擬高頻點擊（≥5次/秒），連續運行2小時無偏移漂移；
通過CAN總線監控觸摸屏與PLC的通信延遲（需＜500μs），避免數據丟包引發誤操作。
技術突破：行業應用前景廣闊
該技術體系已成功應用于汽車制造、半導體加工、食品包裝等領域，典型案例包括：
某新能源車企通過修復32臺偏移設備，節省采購成本128萬元，停機時間減少95%；
某電子代工廠采用預防性維護方案后，觸摸屏年均故障率從1.2次/臺降至0.1次/臺；
技術團隊開發的智能診斷APP，可實時上傳觸摸參數至云端，實現故障預警與遠程指導。
據行業專家分析，隨著工業4.0對設備可靠性的要求日益嚴苛，精準維修技術將成為破解高端裝備“卡脖子”問題的關鍵。預計到2026年，中國工業觸摸屏維修市場規模將突破80億元，其中精準修復技術占比有望達40%。
從“被動換件”到“主動修復”，西門子TP1200觸摸屏偏移問題的破解，標志著工業維修領域正加速向智能化、精細化轉型。通過融合材料科學、數字孿生與人工智能，中國維修技術團隊正逐步構建起自主可控的技術生態，為全球智能制造升級提供“中國方案”。
